Märklin Weichen Schablone für Ausschnitte & Zusägehilfe im Anlagenbau C-Gleis

8,99 45,99

Sie planen gerade Ihre Anlage und sind derzeit dabei eine Modelleisenbahnanlage mit Märklin C-Gleisen zu bauen? Dann könnten die hier angebotenen Schablonen sehr hilfreich sein:

Auswahl zurücksetzen

Die Märklin C-Gleis Weichen haben einen in der Weiche verbauten Antrieb, Decoder und Weichenmechanik. Sollte es nachträglich zu mechanischen Problemen, Antriebsdefekten oder einfach nur eine Adressänderung des Decoders kommen, wird es schwierig die Weiche wieder auszubauen. Deshalb geht man schon beim Anlagenbau hin und macht unter der Weiche einen Wartungs/Reparaturausschnitt, um auch im Fehlerfall von unter der Anlage an die Weiche zu gelangen.

Bei meinem eigenen Anlagenbau hatte ich die Ausschnitte freihand aufgezeichnet und nach Bauchgefühl ausgesägt. Leider hat sich im nachhinein herausgestellt das die Ausschnitte viel zu klein gewählt wurden. Ein Austausch von unten war nicht, oder nur mit viel Aufwand möglich.
Das Problem habe ich aufgegriffen um anderen Anlagenbauern(innen)/Modellbauern(innen) davor zu bewahren. Deshalb hier angeboten die eigens dafür entwickelte Anzeichenschablone.

1. Die Schienen werden an gewünschte Position mit dem Bleistift angezeichnet

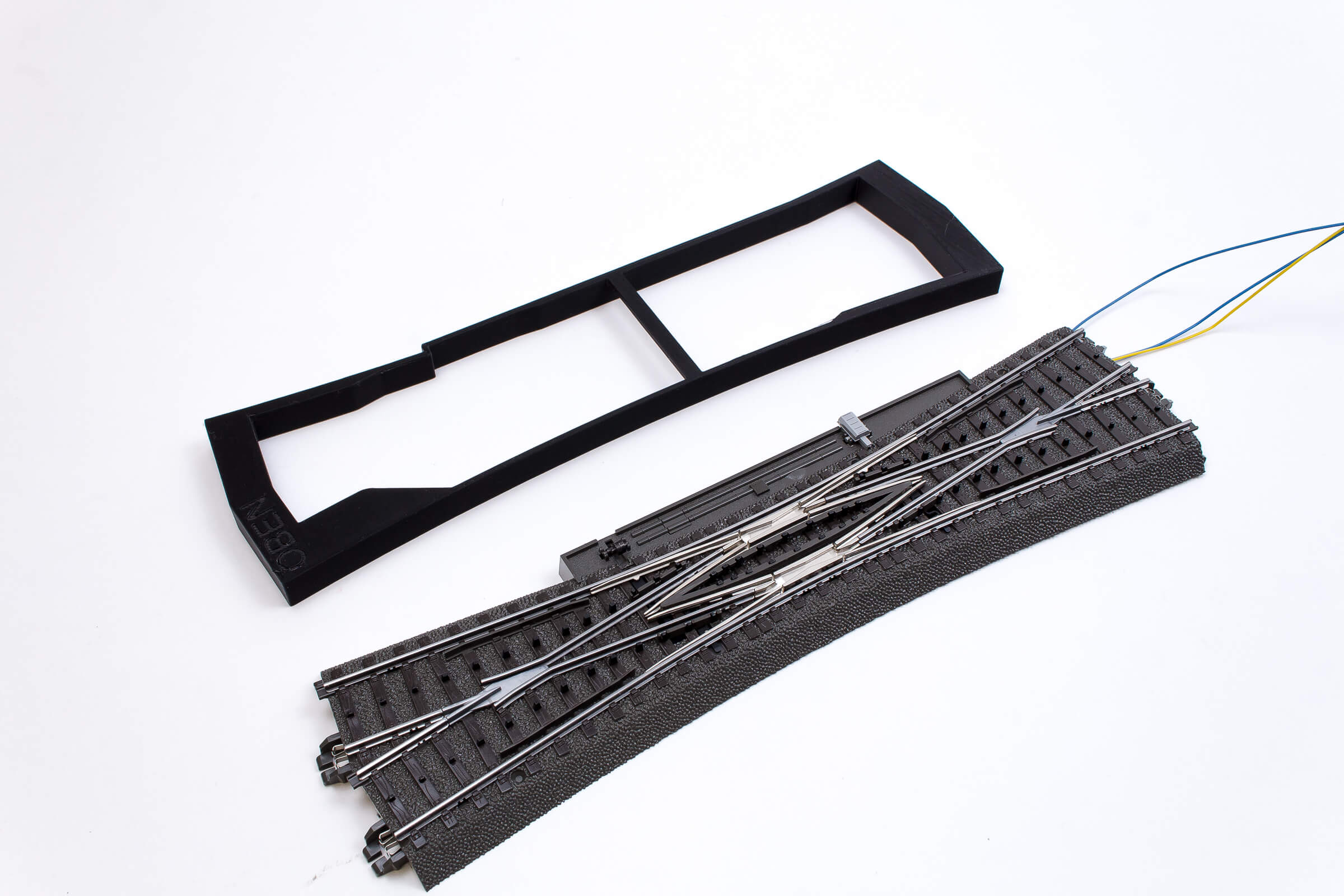

2. Die Schienen werden wieder entfernt und die entsprechende Schablone passgenau aufgelegt. Der nun innere Rand der Schablone wird einfach mit einem Bleistift/Edding markiert.
3. Damit hat man nun den idealen Ausschnittbereich um seine Weiche markiert. Nach abnehmen der Schablone noch auf korrekten Sitz kontrollieren.
4. Mit einem größeren Bohrer einmal mittig vorbohren…
5. … damit dann z.B. mit einer Stichsäge der Ausschnitt ausgesägt werden kann.
6. Nach dem versäubern der Sägekanten können die Schienen wieder aufgelegt und verschraubt werden (Achtung, die Weiche selbst, kann natürlich wegen dem fehlenden Boden darunter nicht verschraubt werden)

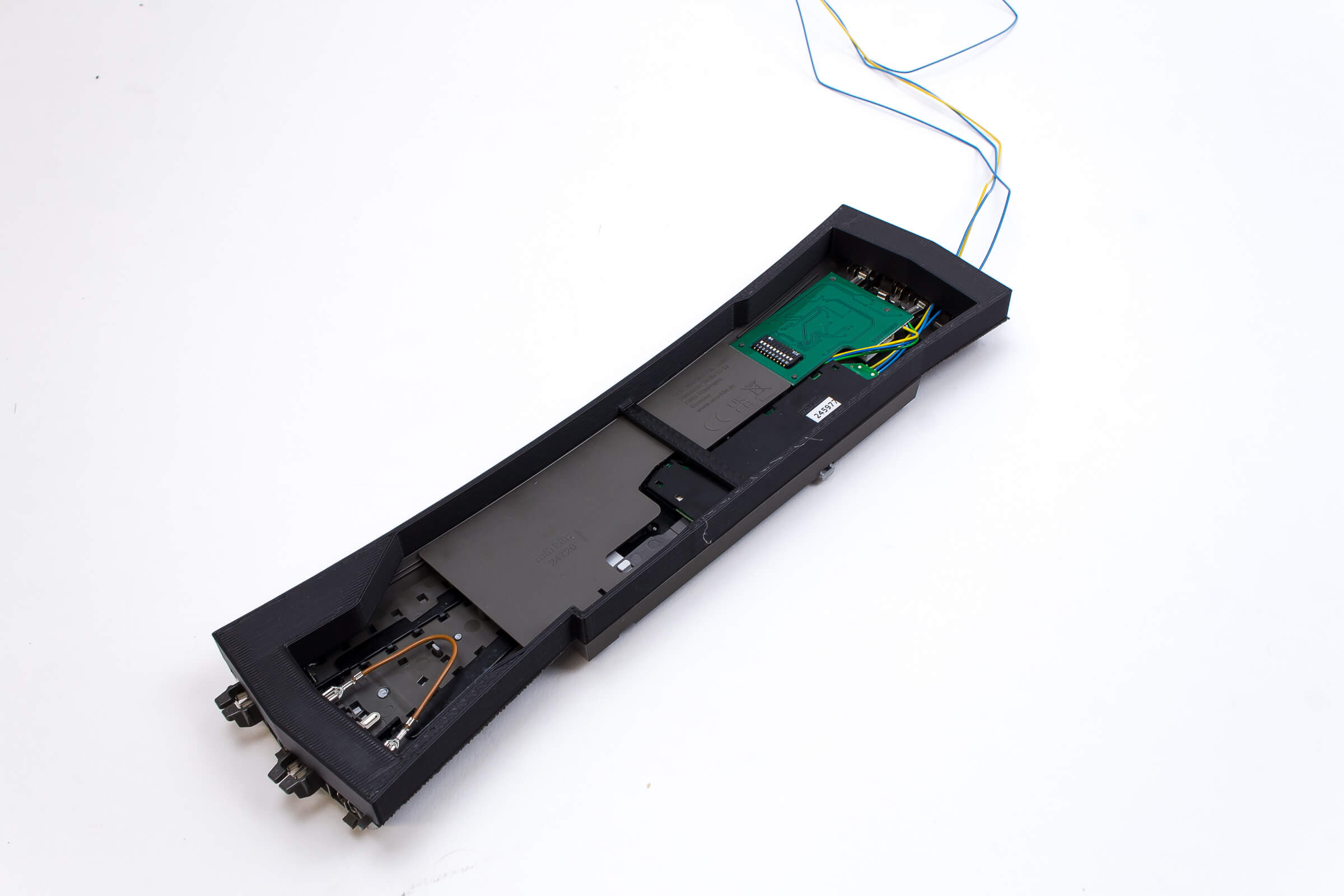

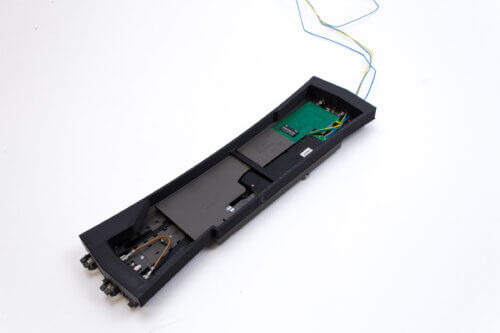

7. Ein Blick unter die Weiche zeigt nun den freien Zugang zu allen Komponenten der Weiche. Hier lassen sich nun problemlos Mechanik, Weichenantrieb oder Decoder warten/austauschen/reparieren.

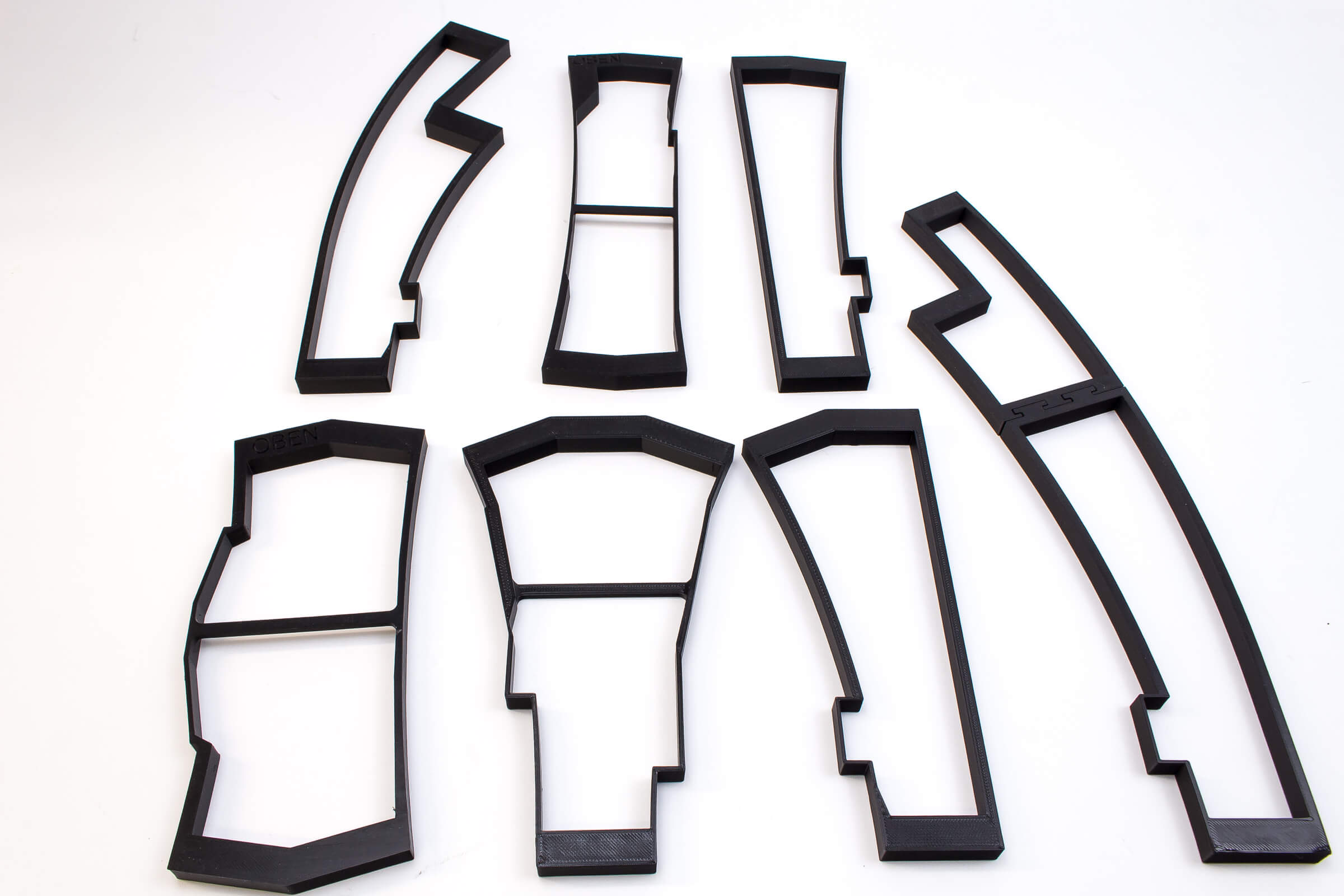

Angeboten wird diese Schablone für die normalen Weichen (24611, 24612), die normale Bogenweiche (24671, 24672), die Doppelkreuzungsweiche DKW (24624, 24620), die Dreiwegeweiche (24630), die schlanke Weiche (24711, 24712) und die schlanke Bogenweiche (24771, 24772 -> Anmerkung: Aufgrund der Größe wird diese eine Schablone 2-Teilig ausgeführt. Die beiden Teile werden einfach zusammengesteckt. Beim Anzeichnen sollte der so entstandene Steg allerdings nicht mit angezeichnet werden D.h. den Weichenausschnitt genau wie bei allen anderen Typen durchgängig ausführen).

Die Schablonen können sowohl für linke als auch rechte Weichen verwendet werden. Gefertigt werden diese mit dem 3D-Drucker in schwarzem PLA Kunststoff. Auf Wunsch sind auch andere Farben möglich.

Die Ware wird gut verpackt versendet oder kann vor Ort abgeholt werden.

Beachten Sie auch unsere weiteren Angebote!
Versand ausschliesslich per DHL. Versandkosten fallen natürlich nur einmal an (aber der Menge/Größe/Gewicht entsprechend.)

Im Lieferumfang ist natürlich nur die Schablone und nicht die Weiche selbst enthalten.

Anmerkungen:

-Durch die Fertigung im 3D-Drucker kann es zu Unregelmäßigkeiten auf der Oberfläche, primär im nicht sichtbaren Bereich kommen.
-Durch den zum Teil recht dünnen Rand, sind die Schablonen etwas sensibel auf seitlichen Druck. Sie lassen sich zwar flexibel biegen, doch bei übermäßigem zusammendrücken, würde diese brechen.

Die Weichen & Zubehör ist nur zur Veranschaulichung dargestellt und nicht im Lieferumfang enthalten. Es handelt sich hier bei diesem Produkt nicht um original Zubehör der Marke Mäklin/Trix. Der angebotene Artikel ist lediglich kompatibel mit der Märklin/Trix Gleissystem.
Achtung: Kein Spielzeug und erst ab 14 Jahren geeignet.



Variante

Bogenweiche normal, Weiche normal, Doppelkreuzungsweiche, Dreiwegeweiche, Weiche schlank, Bogenweiche schlank, 6er Set
